1.設備主要功能
將一根或多根直管卷制成螺旋盤管,螺距可調。
2.設備構成
主要由基礎軌道系統、螺旋盤管主機、螺旋管立支撐料架、螺旋管水平出料料架、液壓系統、電控系統、模具等部分組成。
3.性能特點:
1).設備能力:見參數表
2).成圓直徑:*大4000mm(有特殊要求請?zhí)崆案嬷?br/> 3).盤管長度:10000mm(有特殊要求請?zhí)崆案嬷?br/> 4).主動輥轉速:0~8.875r/min,可調;
5).工作輥為四輥,變頻無*調速,可根據實際彎曲要求,調節主動輥轉速;
6).數字顯示工作輥升降位移,位移精度到達±0.1mm;
7).盤管的螺旋升角范圍為:0~20°;
9).盤管的直徑偏差為±3mm;
10).盤管的直線度偏差為每米不大于2mm,全長不大于6mm;
11).此型號盤管機可按要求制作成雙向進料,實現正反向盤管。

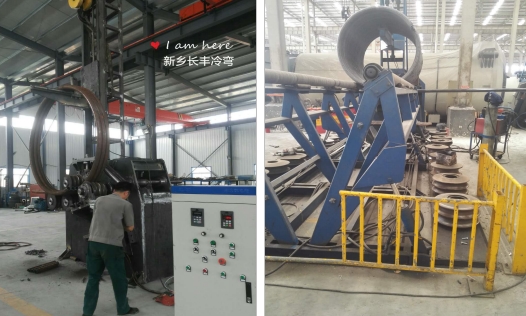

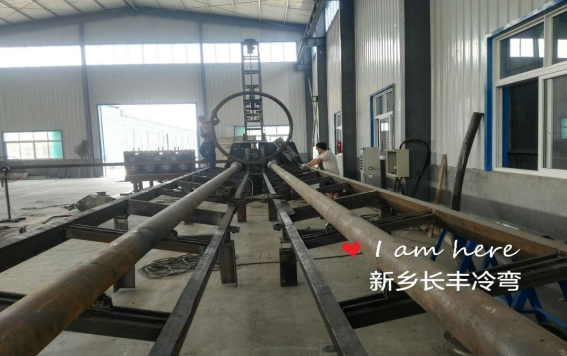

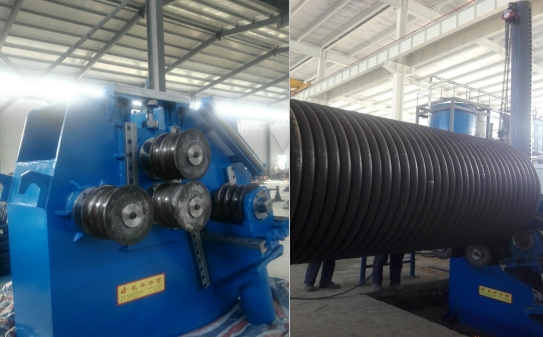

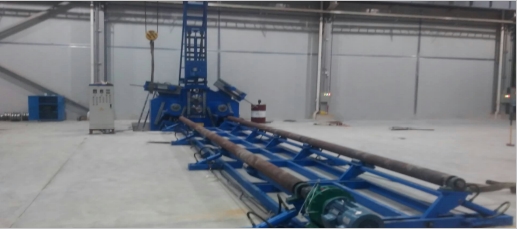

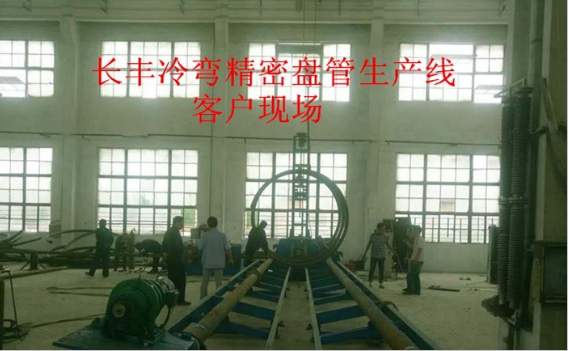

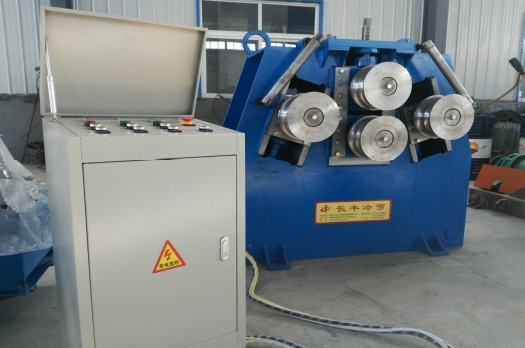

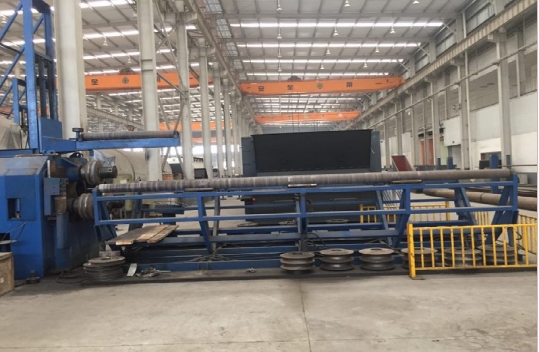

3.主機及工況圖

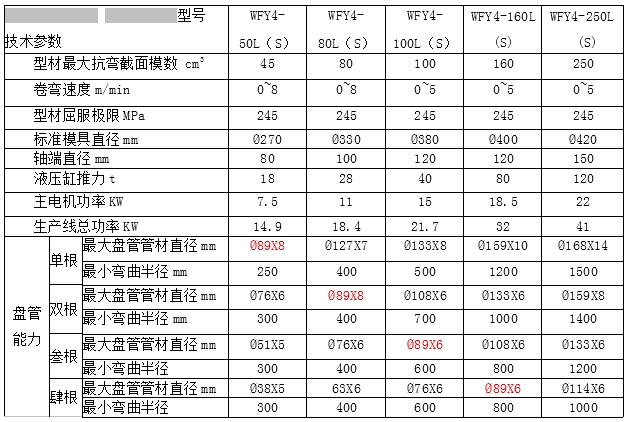

WFY4系列四輥盤管機參數
