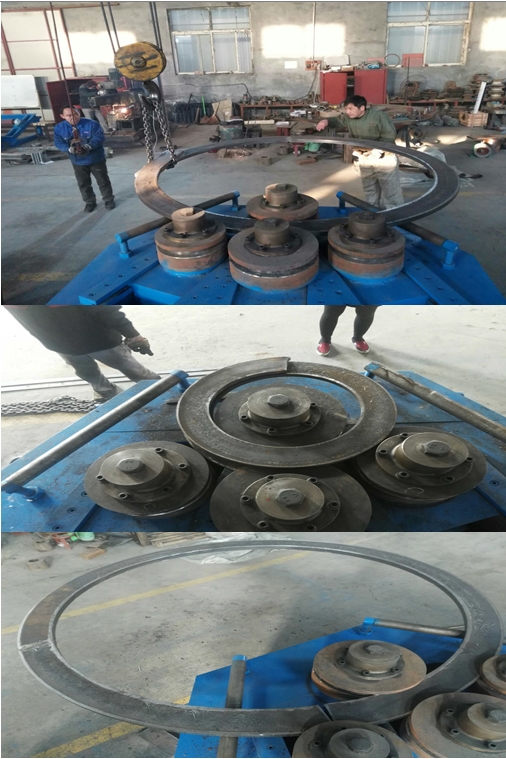

WFY4-100四輥型彎機
性能特點：
1.液壓驅動，液壓缸推進，結構緊湊，可靠性高。
2.側輥兩側均可進料。
3.該機轉動平穩，采用四輥可調整模具，可卷制不同半徑的圓形，弧形或螺旋形。
4.改變模具槽型，可加工各種金屬型材，如角鋼扁鋼，圓管以及其他異性截面型材。
5.彎制大半徑型材，避免制作大彎曲模具的弊端。
具體方案：

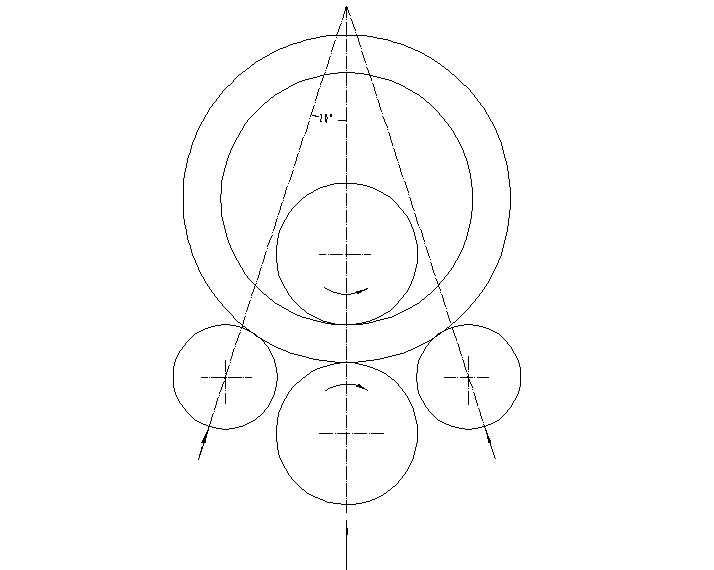

此型號四輥型彎機由液壓馬達驅動兩個主動輥，防止在彎制小直徑時出現打滑現象。設備的加工能力按型材截面系數按100cm^3來定制。具體工作示意圖如下圖2所示：
圖1
設備的主要技術參數：
型號 | WFY4-100Y | |
型材*大抗彎截面模數 Cm3 | 100 | |
卷彎速度r/min | 3.0 | |
型材屈服*限MPa | 245 | |
電機功率KW | 15 | |
角鋼內、外彎 | *大截面角鋼型號 | 140×16 |
*小彎曲半徑mm | 1400 | |
*小截面角鋼型號 | 50×2 | |
*小彎曲半徑mm | 500 | |
方管 | *大截面型號 | 120×120×10 |
*小彎曲半徑mm | 600 | |
*小截面型號 | 30×2 | |
*小彎曲半徑mm | 250 | |
槽鋼內、外彎 | 型號 | 160 |
*小彎曲半徑 | 300 | |
扁鋼平彎 | *大截面型號mm | 25×160 |
*小彎曲半徑mm | 650 | |
*小截面型號mm | 4×50 | |
*小彎曲半徑mm | 200 | |
圓管 | *大截面型號 | Ф159×6 |
*小彎曲半徑mm | 1500 | |
設備主要構件明細：
固定軸軸徑： 140mm 軸長800mm 1根 材質 40Cr 調質處理
進給軸軸徑： 120mm 軸長800mm 3根 材質 40Cr 調質處理
模具厚度范圍： 0~40mm 材質 GCr15 HRC56~60
推進液壓缸： 2條 缸徑180mm 行程400mm
輔佐液壓缸： 1條 缸徑 125mm 行程200mm
液壓閥件 ： 北京華德
油缸系統壓力： 31.5MPa
馬達型號： 兩臺 1QJM42-2.5 （寧波泰勒姆斯）
馬達額定壓力： 20MPa
床 身： Q235焊接件 退火處理
上下板厚度30mm
側板厚度20mm
控制方式： 數顯位移傳感器 浙江臺州西域電子
